Быстрый старт. Подключение аналогового датчика

Рассмотрим подключение аналогового датчика к платам ESP32 и ESP8266.

Примечание. Устройство должно быть инициализировано в системе с помощью дисплея или модуля SD-карты.

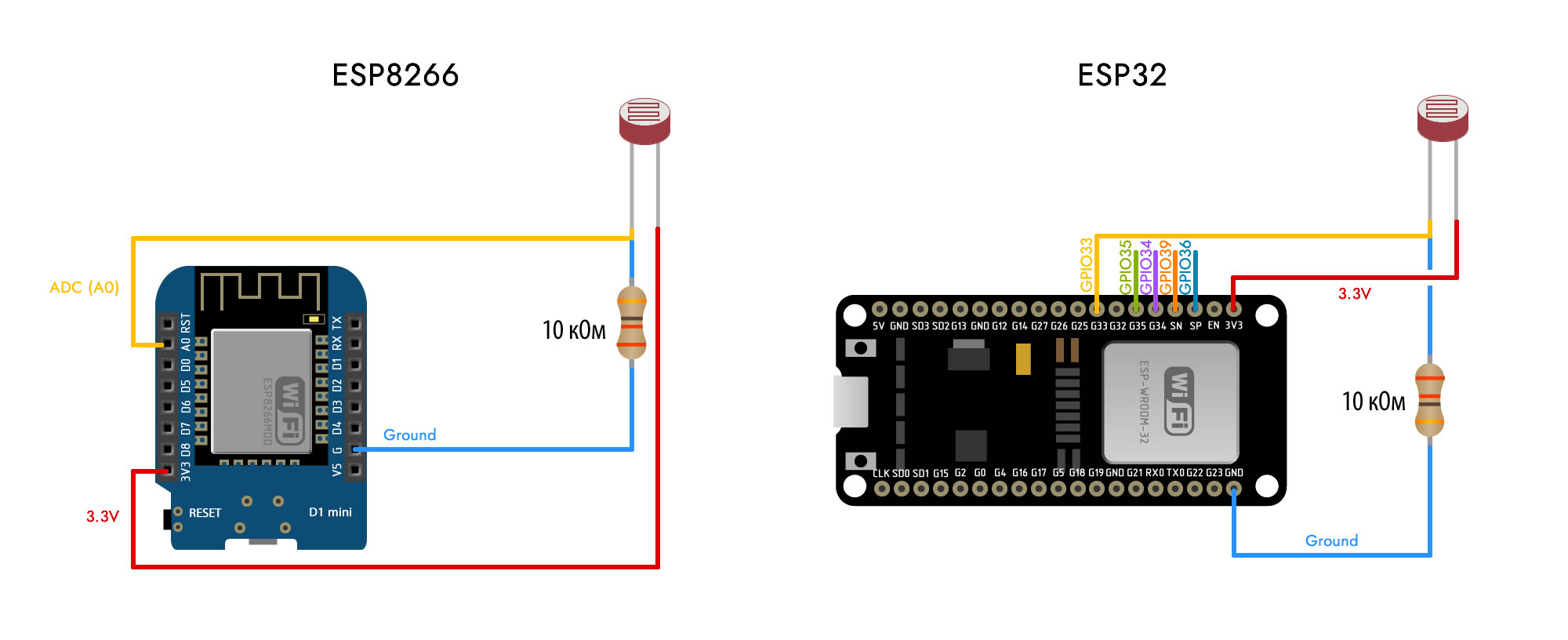

1. Подключим аналоговый датчик (фоторезистор) к пинам согласно схеме ниже. Для разных аналоговых датчиков (фоторезистор, датчик протечки и т.д.) номинал резистора разный.

Для платы ESP8266 можно использовать только свободный пин ADC (A0)

Для платы ESP32 можно использовать свободные пины GPIO 33 (G33), GPIO 34 (G34), GPIO 35 (G35), GPIO 36 (G36), GPIO 39 (G39).

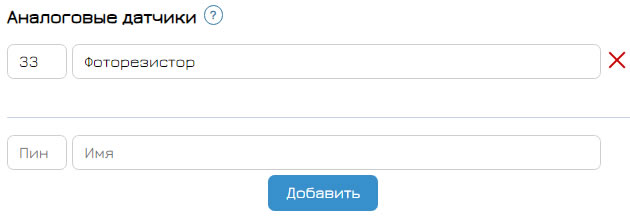

2. Регистрируем датчик в системе. Указываем номер Пина, название датчика. Номер пина регистрируем по его GPIO согласно даташит платы.

Данные пины регистрируются согласно стандартным номерам GPIO (33, 35 и т.д.). Независимо используйте вы расширитель портов или нет.

3. Нажимаем "Синхронизация". Синхронизация должна проводиться после каждого изменения в конфигурации устройства.

Различные сценарии работы с аналоговым датчиком можно создать с помощью наборов правил или событий.
