Быстрый старт. Подключение модуля реле

Рассмотрим подключение модуля реле к платам ESP32 и ESP8266 без использования расширителя портов.

Примечание. Устройство должно быть инициализировано в системе с помощью дисплея или модуля SD-карты.

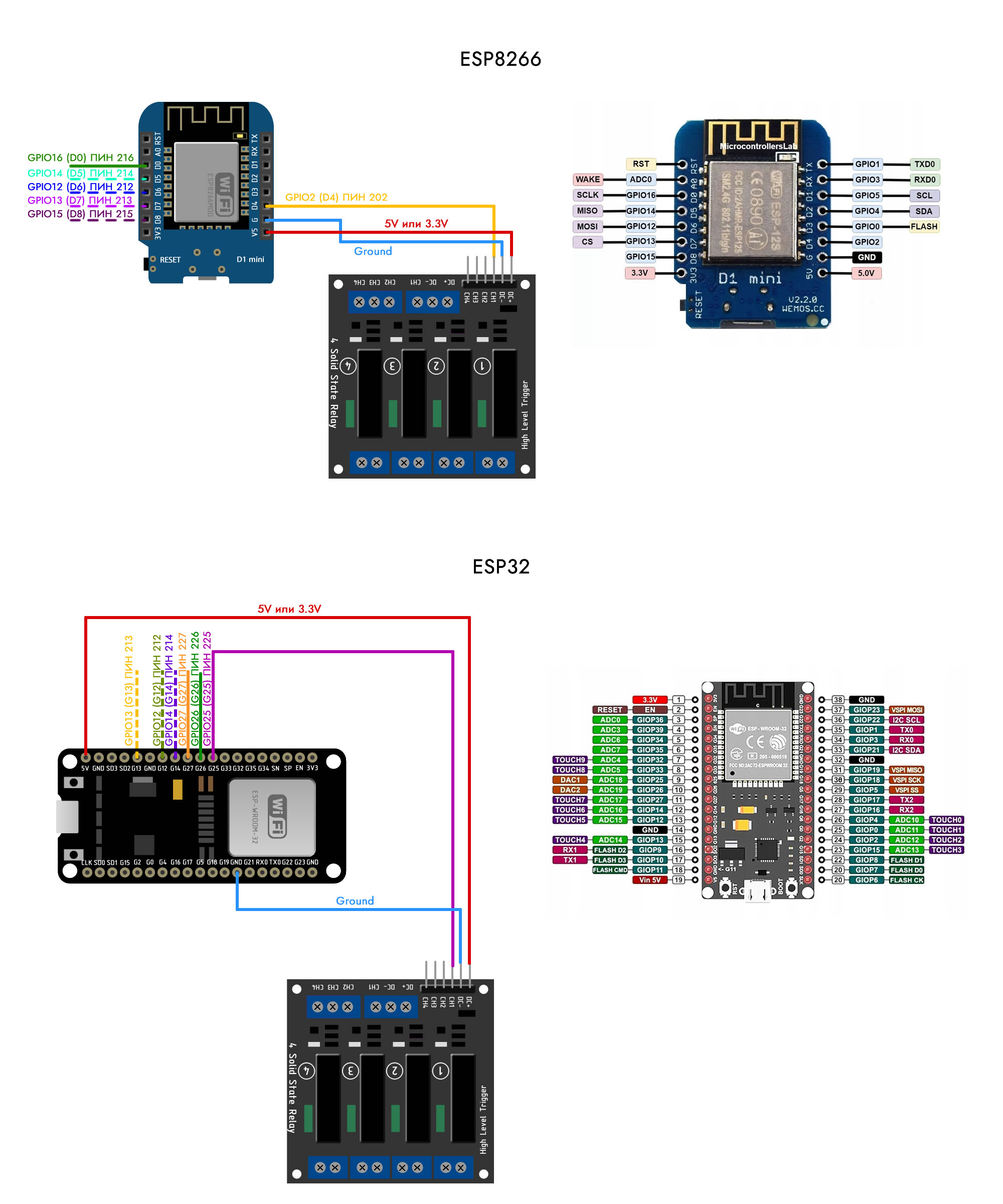

1. Подключим модуль реле к пинам согласно схеме ниже.

Для платы ESP8266 можно использовать свободные пины GPIO 2 (D4) или GPIO 16 (D0). Если Вы не используете модуль SD, то можно задействовать при необходимости его пины: GPIO 12 (D6), GPIO 13 (D7), GPIO 14 (D5), GPIO 15 (D8). Стоит не забывать, что без SD карты нужно использовать прошивку версии Jaggy.

Для платы ESP32 можно использовать свободные пины GPIO 25 (G25), GPIO 26 (G26), GPIO 27 (G27), пины GPIO 12 (G12), GPIO 13 (G13), GPIO 14 (G14) можно использовать, но могут оказывать влияние на работу модуля платы.

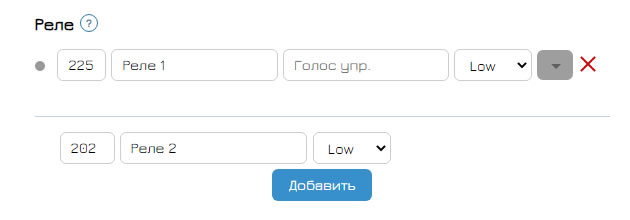

2. Регистрируем пин в системе. Указываем номер Пина, название реле и режим работы по умолчанию (LOW/HIGH). Важно помнить, что без расширителя портов пины регистрируются в системе с прибавкой 200 к их номеру GPIO. GPIO 2 (D4) = 202, GPIO 16 (D0) = 216, GPIO 0 (G0) = 200 и т. д.

3. Нажимаем "Синхронизация". Синхронизация должна проводиться после каждого изменения в конфигурации устройства.

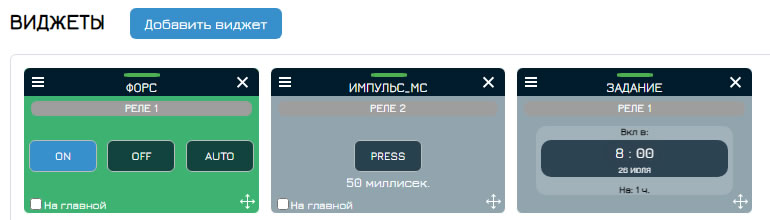

4. Создадим виджет "Форс", "Импульс" или "Задание" для управления реле.

Различные сценарии работы с реле можно также создать с помощью разнообразных наборов правил или событий.
